Descripción

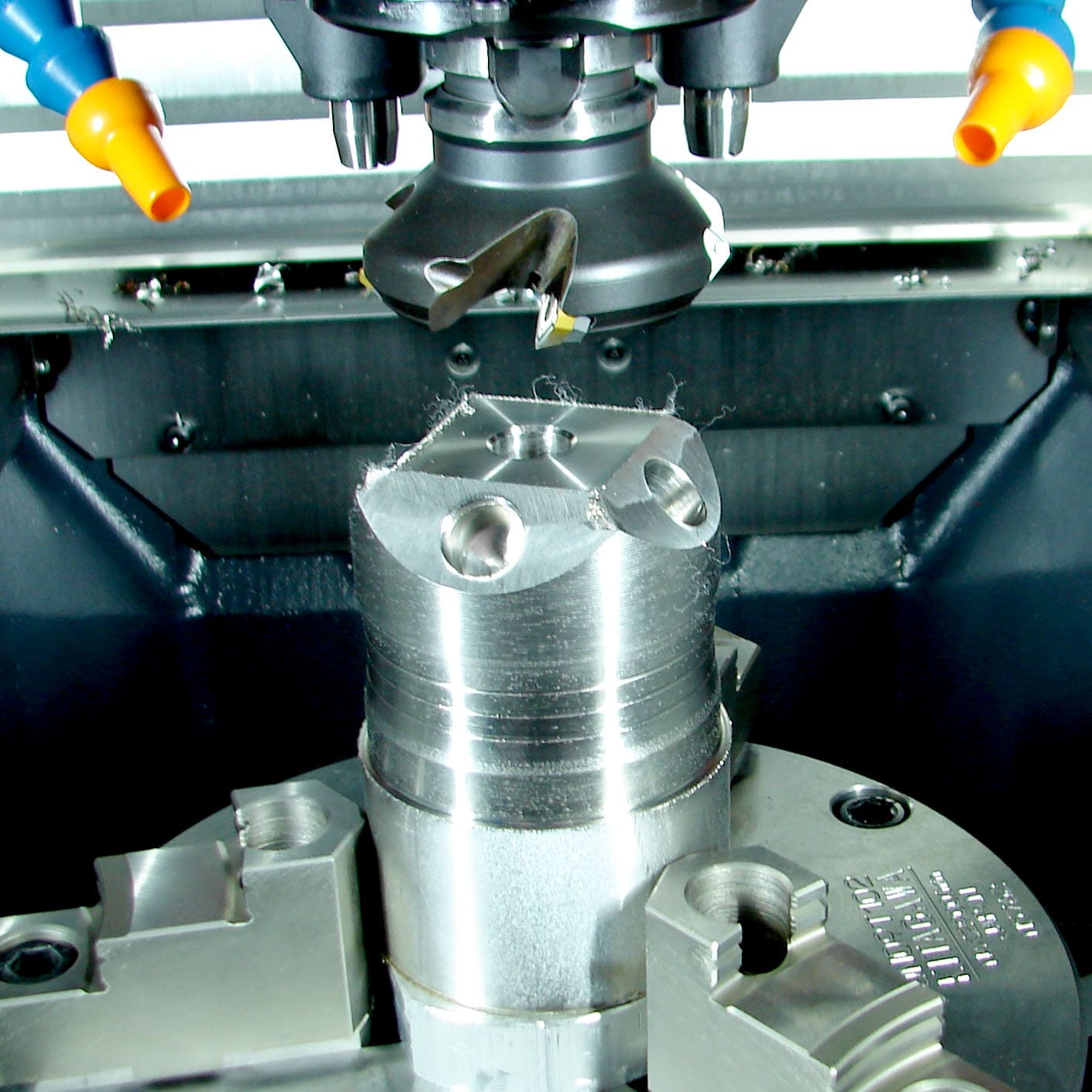

El CNC H550Xd1 logra un mecanizado altamente eficiente de piezas de trabajo largas que requieren un trabajo de múltiples caras, por lo que cubre una amplia gama de aplicaciones de mecanizado: automotriz, aeroespacial, médica, hidráulica, etc. La mesa del eje B proporciona un gran volumen de mecanizado de hasta 580 mm altura x 600mm diámetro (.348m3). El H550Xd1 tiene una superficie de área más pequeña, alrededor de un 20 % más pequeña que la máquina BT40 de un competidor equivalente habitual.
La construcción robusta de la leva de engranajes de rodillos de la mesa del eje B logra una velocidad de rotación de 100 min-1 en un 400 mm2 con una capacidad de carga de 300 kg, lo que le permite manejar piezas de trabajo y plantillas pesadas mientras mantiene altas velocidades de giro.
Alta productividad
La H550Xd1 comparte las mismas características de rendimiento avanzadas que las otras máquinas CNC de la serie Xd1: Husillo de aceleración / desaceleración rápida - Cambio de herramienta de alta velocidad - Operación de eje simultáneo - Estructura de fundición de alta rigidez
Y también características únicas de B-Axis como:
Indexación de mesa de alta velocidad: la leva de engranajes de rodillos del eje B logra durabilidad y rendimiento de alta velocidad.
Función de estimación de inercia del eje B: esta función estima la inercia de la plantilla de la mesa del eje B para controlar la aceleración del eje.
Información técnica

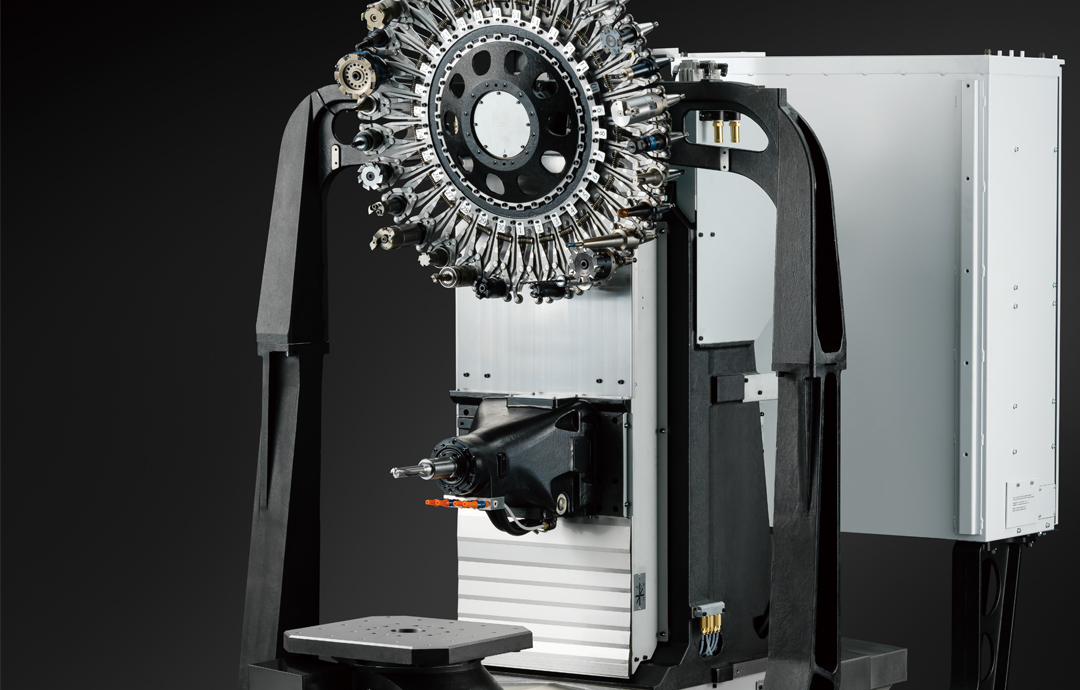

Diseño que ahorra espacio en el suelo manteniendo una estructura rígida.
Una amplia área de plantilla de hasta ø800 x 580 mm permite piezas de trabajo grandes mientras mantiene un espacio menor en el piso.
